Å koda Fabia: Suelo de carga variable en el maletero

La carga máxima admisible del suelo de carga variable es de 75 kg. Para el transporte de cargas más pesadas se debe ajustar el suelo de carga variable en la posición inferior o extraer del vehículo.

Ajustar en la posición superior

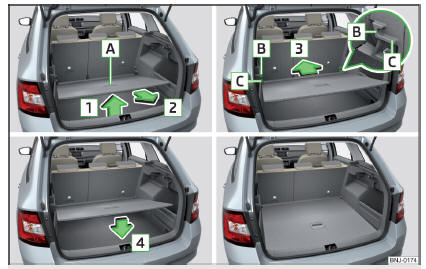

Fig. 106 Ajustar el suelo de carga variable en la posición superior

El suelo de carga variable colocado en la posición inferior se puede llevar a la posición superior según se indica a continuación.

• Agarrar el suelo de carga variable por el agarradero A fig. 106.
• Levantar el suelo de carga variable en el sentido de la flecha 1 y desplazarlo en parte hacia el sentido de la flecha 2 .
• Levantar el suelo de carga variable en el área delantero y colocarlo sobre el borde C legen.
• Introducir el suelo de carga variable en los alojamientos B hasta el tope en el sentido de la flecha 3 .
• Colocar el suelo de carga variable en el sentido de la flecha 4 .

Aviso

Debajo del suelo de carga variable situado en la posición superior aparece un espacio para guardar objetos.

Ajustar en la posición inferior

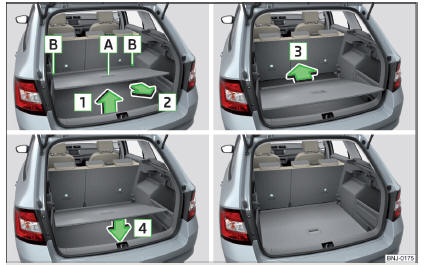

Fig. 107 Ajustar el suelo de carga variable en la posición inferior

El suelo de carga variable colocado en la posición superior se puede llevar a la posición inferior según se indica a continuación.

• Agarrar el suelo de carga variable por el agarradero A fig. 107.
• Levantar el suelo de carga variable en el sentido de la flecha 1 y desplazarlo en parte en el sentido de la flecha 2 hasta que se suelte de los alojamientos B .
• Colocar el suelo de carga variable inclinado con la parte delantera sobre la moqueta del maletero.
• Desplace el suelo de carga variable en el sentido de la flecha 3 hasta el tope.
• Colocar el suelo de carga variable en el sentido de la flecha 4 .

Extraer/introducir

Fig. 108 Extraer el suelo de carga variable

Extraer

• Agarrar el suelo de carga variable por el agarradero A fig. 108.
• Levantar el suelo de carga variable en el sentido de la flecha 1 de forma que su parte trasera se encuentre unos 15 cm B por debajo del brode de la cubierta enrollable.
• Retirar el suelo de carga variable del vehículo en el sentido de la flecha 2 .

Introducir

• Agarrar el suelo de carga variable por el agarradero A fig. 108.
• Introducir en el vehículo el suelo de carga variable inclinado con la parte delantera unos 15 cm B por debajo del borde de la cubierta enrollable en el vehículo.
• A continuación, proceder de la misma manera que al ajustar la posición superior   o la posición inferior.

CUIDADO

• Al extraer o introducir el suelo de carga variable, respetar la distancia de 15 cm B fig. 108 por debajo del borde de la cubierta enrollable. Existe peligro de dañar la junta de la tapa del maletero.
• Tras extraerlo, guardar el suelo de carga variable de tal modo que no se pueda dañar ni ensuciar.

Subir/fijar

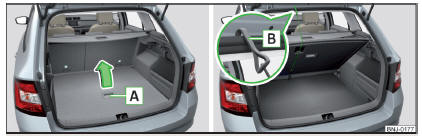

Fig. 109 Subir el suelo de carga variable / fijar el suelo de carga variable

Para una manipulación más fácil, p.ej. con la rueda de reserva se puede subir el suelo de carga variable y fijarlo por medio de un gancho en el marco de la tapa del maletero.

El suelo de carga variable se puede levantar y fijar en las dos posiciones (superior e inferior).

• Agarrar el suelo de carga variable por el agarradero A fig. 109.
• Subir el suelo de carga variable en el sentido de la flecha.
• Enganchar el gancho B en el marco de la tapa del maletero.

ATENCIÓN

El suelo de carga variable subido limita la vista del conductor hacia atrás.

CUIDADO

Antes de cerrar la tapa del maletero debe desengancharse el suelo de carga variable del marco y ajustarlo en la posición superior y/o inferior - existe el peligro de dañar el gancho.
