Å koda Fabia: Portabicicletas en el maletero - Transportar y equipamientos prácticos - Manejo - Skoda Fabia Manual del PropietarioÅ koda Fabia: Portabicicletas en el maletero

En el maletero pueden transportarse en un soporte hasta dos bicicletas.

Tamaño máximo de las bicicletas a transportar: Cuadro de 19" con ruedas de 26".

Antes del transporte se deben realizar los siguientes pasos de trabajo.

  • Extraiga la cubierta enrollable
  • Deslice los reposacabezas atrás hasta el tope en el respaldo
  • Abatir el asiento trasero
  • Abata hacia delante los respaldos traseros

ATENCIÓN

Al transportar bicicletas es imprescindible garantizar la seguridad de los ocupantes del vehículo.

CUIDADO

  • Proceder con precaución cuando se manipule la bicicleta. ¡Existe peligro de daños en el vehículo!
  • El portabicicletas no se puede instalar cuando el suelo de carga variable está guardado en el maletero.

Instalar/desinstalar el travesaño

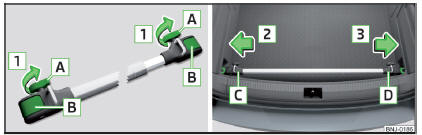

Fig. 110 Montar el travesaño: Aflojar los tornillos y desbloquear los soportes / colocar el travesaño sobre las argollas de retención
Fig. 110 Montar el travesaño: Aflojar los tornillos y desbloquear los soportes / colocar el travesaño sobre las argollas de retención

Fig. 111 Montar el travesaño: Ajustar los tornillos
Fig. 111 Montar el travesaño: Ajustar los tornillos

Instalar/desinstalar

  • Aflojar completamente los tornillos A fig. 110 en el sentido de la flecha 1 y retirarlos parcialmente.

Los soportes B serán desbloqueados.

  • Ajustar el travesaño de la manera que los tornillos A muestran hacia adelante.
  • Colocar el travesaño con la parte fija C sobre la argolla de retención izquierda en el sentido de la flecha 2 .
  • Extraer la parte D del travesaño y colocarla sobre la argolla de retención derecha en el sentido de la flecha 3 .
  • Presionar los soportes B fig. 111 en el sentido de la flecha 4 hasta encajar de forma audible.
  • Fijar los tornillos A en el sentido de la flecha 5 hasta el tope.
  • Comprobar la fijación tirando del travesaño.

El desmontaje se efectúa en orden inverso.

Instalar/desinstalar el portabicicletas

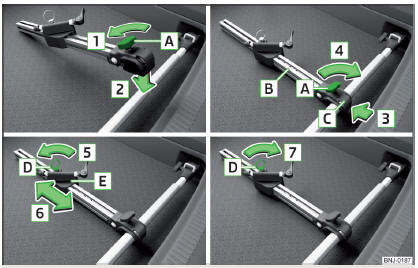

Fig. 112 Montar el portabicicletas
Fig. 112 Montar el portabicicletas

Instalar/desinstalar

  • Aflojar el tornillo A en el portabicicletas (en lo siguiente solamente soporte) en el sentido de la flecha 1 fig. 112.
  • Colocar el soporte sobre el travesaño en el sentido de la flecha 2 .
  • Fijar la parte B del soporte y presionar la parte C del soporte en el sentido de la flecha 3 .
  • Fijar los tornillos A en el sentido de la flecha 4 .
  • Desatornillar y retirar el tornillo D en el sentido de la flecha 5 .
  • Colocar la parte E en el sentido de la flecha 6 , según el tamaño de la bicicleta en una de las posiciones posibles
  • Colocar el tornillo D y fijarlo en el sentido de la flecha 7 .

El desmontaje se efectúa en orden inverso.

CUIDADO

La bicicleta guardada en el soporte no debe hacer contacto con la tapa del maletero ni tampoco con otras partes del vehículo - existe el peligro de daño de la bicicleta.

Poner una bicicleta en el soporte

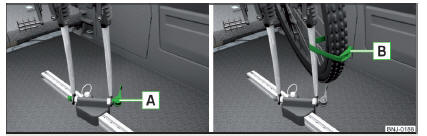

Fig. 113 Colocar la horquilla delantera de la bicicleta en el soporte / ejemplo de fijación de la rueda delantera
Fig. 113 Colocar la horquilla delantera de la bicicleta en el soporte / ejemplo de fijación de la rueda delantera

  • Desinstalar la rueda delantera de la bicicleta.
  • Aflojar el tensor rápido A fig. 113 en el soporte y ajustarlo según el ancho de la horquilla de la bicicleta.
  • Colocar la horquilla de la bicicleta sobre el eje de fijación y apretarla mediante el tensor rápido A .
  • Ajustar el pedal izquierdo de la bicicleta en la dirección frontal del vehículo para poder fijar más fácil la rueda delantera.
  • Si se quiere transportar dos bicicletas, entonces aflojar el tornillo A fig. 112 de la pág. 97 en el soporte y desplazar el soporte junto con la bicicleta fijada hacia la izquierda.

El manillar no debe hacer contacto con la ventana lateral del maletero.

  • Apretar el tornillo A fig. 112 de la pág. 97 en el soporte.
  • Mover con cuidado la tapa del maletero hacia abajo y en eso verificar si no existe contacto entre el manillar y la luneta trasera.
  • En caso necesario ajustar la posición de la parte deslizable E fig. 112
  • Guardar mejor la rueda delantera desinstalada entre la manivela de pedal izquierda y el cuadro.
  • Fijar la rueda delantera con la correa B en la horquilla delantera " fig. 113 o en el cuadro.
  • El montaje del segundo soporte y la fijación de la bicicleta se efectúan de modo análogo.

Garantizar la estabilidad de las bicicletas con una correa

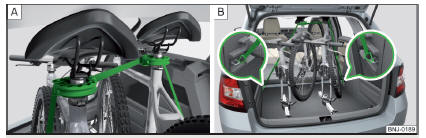

Fig. 114 Garantizar la estabilidad de las bicicletas con una correa
Fig. 114 Garantizar la estabilidad de las bicicletas con una correa

  • Para soltar la pieza de goma de la abrazadera en la correa, apretar ambas piezas una contra la otra y abrir la abrazadera.
  • Colocar la abrazadera con la pieza de goma en el sentido de la marcha en la parte más baja posible del soporte del sillín y cerrarla.
  • Para transportar dos bicicletas, tensar la correa entre los sillines separando las bicicletas fig. 114 - A.
  • Enganchar los mosquetones en los extremos de la correa en las argollas de retención inferiores detrás de los asientos traserosfig. 114 - B.
  • Tirar sucesivamente de la correa a ambos lados mediante las hebillas tensoras.
  • Si fuera necesario, se puede corregir posteriormente la posición de las bicicletas en el vehículo.
