Å koda Fabia: Cuadro de instrumentos

El cuadro de instrumentos combinado le transmite al conductor las informaciones básicas como p. ej. la velocidad actual, el regímen del motor, el estado de los propios sistemas del vehículo, etc.

Al estar el cuadro de instrumentos combinado averiado, en la pantalla se mostrará el siguiente aviso

Error: Cuadro de instrumentos. ¡Taller!

CUADRO DE INSTRUM_ TALLER

Recurra a la asistencia profesional de un taller especializado.

ATENCIÓN

¡Dedique su atención preferentemente a la conducción! Como conductor, usted se hace plenamente responsable de la seguridad para el tráfico.

Aviso

• Si en la pantalla del cuadro de instrumentos combinado aparece el aviso SAFE CP, se activará una protección para el cuadro de instrumentos combinado. Para más información 145, Protección de componentes.
• Estando conectado el encendido también están iluminados los instrumentos.

  La claridad de la iluminación de los instrumentos se ajusta constante y automáticamente dependiendo de la iluminación de los alrededores.

Cuadro sinóptico

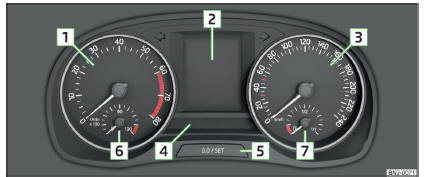

Fig. 20 Cuadro de instrumentos - Variante 1

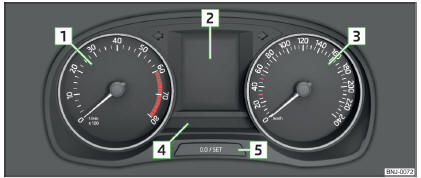

Fig. 21 Cuadro de instrumentos - Variante 2

1. Cuentarrevoluciones

• con testigos

2. Pantalla

3. Velocímetro

• con testigos

4. Regleta con testigos de control
5. Tecla para:

• Ajustar la hora
• Reposición del contador de kilometraje recorrido (trip)
• Mostrar kilometraje y días hasta la fecha del próximo mantenimiento

6. Indicador de la temperatura del líquido refrigerante
7. Indicador de la reserva de combustible

Cuentarrevoluciones

El cuentarrevoluciones 1 fig. 20 de la pág. 30 o fig. 21 de la pág. 30 muestra el regímen del motor actual por minuto.

El comienzo del área rojo de la escala del cuentarrevoluciones señala el regímen del motor máximo permitido de un motor recorido y en temperatura de servicio.

Antes de alcanzar el sector rojo de la escala del cuentarrevoluciones, cambiar a la marcha inmediatamente superior y/o seleccione el modo D del cambio automático.

Se debe considerar la recomendación de marcha para obtener un regímen del motor óptimo

CUIDADO

El indicador puede alcanzar solo por poco tiempo el sector rojo de la escala del cuentarrevoluciones - ¡Existe peligro de un daño del motor!

Pantalla

Fig. 22 Tipos de pantalla

Tipos de pantalla fig. 22

1. Pantalla MAXI DOT
2. Pantalla de segmentos

En la pantalla se visualizan las siguientes informaciones.

• Información de la temperatura externa
• Indicador del nivel de combustible 1)
• Kilometraje recorrido
• Hora
• Testigos de control
• Informaciones del sistema de información

Indicador de temperatura del líquido refrigerante

Fig. 23 Indicador de la temperatura de líquido refrigerante

Sirve para vehículo con cuadro de instrumentos - Variante 1 fig. 20 de la pág. 30.

El indicador fig. 23 informa sobre la temperatura del líquido refrigerante del motor.

El indicador trabaja sólo con el encendido conectado.

Zona fría

Si la aguja indicadora se encuentra en la zona izquierda de la escala, el motor aún no ha alcanzado su temperatura de servicio. Se deben evitar los regímenes altos del motor, acelerones a fondo y forzar el motor. Se evitarán así posibles daños en el motor.

Zona de servicio

El motor ha alcanzado su temperatura de servicio cuando la aguja indicadora oscila en la zona de la escala A fig. 23.

Gama de temperatura alta

Si la aguja indicadora alcanza el sector rojo de la escala, la temperatura del líquido refrigerante es demasiado elevada.

CUIDADO

• Los faros adicionales y otras piezas adosadas ante la entrada del aire menoscaban el efecto de refrigeración del líquido refrigerante.
• Nunca cubrir el radiador - existe el peligro de un sobrecalentamiento de motor.

Aviso

Para los vehículos con el indicador multifunción puede mostrarse la temperatura refrigerante en la pantalla, en el que se seleccionan las indicaciones correspondientes de los datos del vehículo 43, Resumen de datos.

Indicador de nivel de combustible

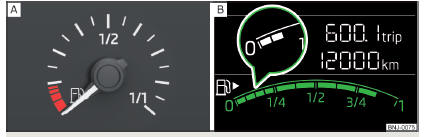

Fig. 24 Indicador de nivel de combustible: Variante 1 / Variante 2

Tipos de indicadores de la reserva de combustible fig. 24

1. Visualización de cuadro de instrumentos - Variante 1
2. Visualización en la pantalla del cuadro de instrumentos - Variante 2

El indicador informa sobre la reserva de combustible en el depósito.

El indicador trabaja sólo con el encendido conectado.

El depósito puede contener alrededor de 45 litros.

La marca de reserva se señala por el sector rojo de la escala fig. 24 - Ay/o al indicarse solamente los dos últimos segmentos de la escala fig. 24 - B en la lupa.

Cuando el combustible alcanza la marca de la reserva, se enciende el testigo

ATENCIÓN

Debe existir suficiente combustible en el depósito para la función libre de averías del sistema del vehículo y así la conducción segura. Nunca vaciar por completo el depósito de combustible - ¡Existe peligro de accidente!

CUIDADO

¡No vacíe nunca el depósito completamente! Debido a una alimentación de combustible irregular, pueden producirse fallos en el encendido. Esto puede provocar daños graves del motor, así como en el sistema de escape.

Aviso

• Tras un repostado completo puede que, a marcha dinámica (p. ej. muchas curvas, frenados, subidas y bajadas por montañas), el indicador del nivel de combustible indique aproximadamente una unidad menos. Al parar o durante una marcha menos dinámica, el indicador de reserva de combustible vuelve a indicar el nivel de combustible correcto. Este fenómeno no representa ninguna avería.
• La flecha   junto al símbolo dentro del indicador de nivel de combustible indica el lugar de montaje del tubo de alimentación de combustible en el lado derecho del vehículo.

Contador para el kilometraje recorrido

Fig. 25 Indicador: Pantalla MAXI DOT / Pantalla de segmentos

Visualización en pantalla fig. 25

1. Reposición del contador de kilometraje recorrido desde la última reposición (trip)
2. Cuentakilómetros total

Reposición del contador de kilometraje recorrido (trip)

• Pulse ligeramente la tecla A fig. 26

Ajustar el reloj digital

Fig. 26 Tecla en el cuadro de instrumentos combinado

• Conectar el encendido.
• Pulse la tecla A fig. 26 y manténgala pulsada hasta que se muestre en la pantalla del punto del menú Hora.
• Suelte la tecla A , el sistema cambia al ajuste de la hora.
• Pulse la tecla A de nuevo y ajuste las horas.
• Espere unos 4 segundos, el sistema cambia al ajuste de minutos.
• Pulse la tecla A de nuevo y ajuste los minutos.
• Espere unos 4 segundos, el sistema cambia al ajuste de entrada.

También se puede ajustar la hora en el Infotainment " Manual de instrucciones del Infotainment, capítulo Configuración del equipo.
