Ford Fiesta: Tabla de especificaciones de los fusibles - Fusibles - Ford Fiesta Manual del PropietarioFord Fiesta: Tabla de especificaciones de los fusibles

Ford Fiesta / Ford Fiesta Manual del Propietario / Fusibles / Tabla de especificaciones de los fusibles

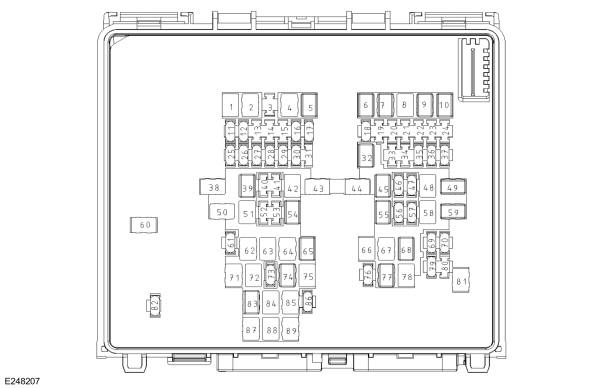

Caja de fusibles del compartimento motor

Tabla de especificaciones de los fusibles

Ubicación de los fusibles  Amperaje por fusible  Componente protegido
No se usa.
60 A  Calefactor del aire de admisión.
No se usa.
60 A  Monitor de la bujía de calentamiento.
40 A  Elemento del parabrisas térmico derecho.
30 A  Motor de arranque
40 A  Motor del ventilador.
No se usa.
60 A  Ventilador de refrigeración de alta velocidad.
10  40 A  Ventilador de refrigeración de baja velocidad.
11  20 A  Bloqueo de la columna de la dirección.
12  10 A  Embrague del aire acondicionado.
13  No se usa.
14  No se usa.
15  No se usa.
16  5 A  Servodirección eléctrica.
17  5 A  Módulo de control del motor
18  No se usa.
19  No se usa.
20  No se usa.
21  No se usa.
22  No se usa.
23  No se usa.
24  No se usa.
25  10 A  la bomba de refrigerante
26  20 A  Válvula de purga del filtro de carbón de emisiones por evaporación.  Sensor de posición de árbol de levas.  Sensor de presión de control de inyección de combustible.  Válvula de control hidráulico del álabe variable del turbocompresor.  Válvula de derivación del enfriador de recirculación de los gases de escape.  Solenoide de la válvula de descarga del turbo.  Sensor de oxígeno calentado.
27  20 A  Módulo de control del motor
28  15 A  Rejilla activa.  La bomba de aceite.  Compresor del aire acondicionado.  Solenoide de la válvula de descarga del turbo.  Sensor del separador de agua
29  15 A  Bobina de encendido directo.  Condensador de supresión de ruido.
30  No se usa.
31  No se usa.
32  30 A  Módulo de control de la carrocería.
33  10 A  Sistema de información de puntos ciegos.  Módulo de control de velocidad.  Cámara delantera del sistema de aparcamiento por ultrasonido.  Cámara del sistema de aparcamiento por ultrasonido trasero.  Módulo de control del asistente de estacionamiento.
34  10 A  Bomba de líquido de la caja de cambios.
35  5 A  Sistema antibloqueo de frenos.
36  10 A  Faros
37  20 A  Asientos delanteros térmicos.
38  No se usa.
39  40 A  Elemento del parabrisas térmico izquierdo.
40  10 A  Surtidores térmicos del lavaparabrisas.
41  No se usa.
42  No se usa.
43  No se usa.
44  40 A  Calefactor del aire de admisión.
45  30 A  Módulo de la puerta trasera izquierda.
46  5 A  Alineación de los faros.
47  15 A  Amplificador de la unidad de audio.
48  20 A  Techo solar.
49  60 A  Sistema antibloqueo de frenos.
50  No se usa.
51  No se usa.
52  No se usa.
53  No se usa.
54  30 A  Módulo de la puerta trasera derecha.
55  30 A  Sistema antibloqueo de frenos.
56  5 A  Interruptor de activación/desactivación de frenos.
57  15 A  Amplificador de la unidad de audio.
58  40 A  Módulo del remolque.
59  40 A  Módulo de control de la carrocería.
60  No se usa.
61  15 A  Enfriador de aire.
62  No se usa.
63  No se usa.
64  No se usa.
65  20 A  Bomba de líquido de la caja de cambios.
66  No se usa.
67  No se usa.
68  20 A  Bomba de combustible
69  5 A  Sensor de temperatura del aire de admisión y flujo de aire.
20 A  Calefactor de combustible (solo motor Diesel).
70  15 A  Inyectores de combustible.
71  No se usa.
72  No se usa.
73  5 A  Sensor de lluvia.
74  30 A  Limpiaparabrisas.
75  No se usa.
76  No se usa.
77  25 A  Luneta térmica.
78  No se usa.
79  20 A  Bocina.
80  No se usa.
81  No se usa.
82  15 A  Bomba del lavacristales de la luneta.
83  20 A  Encendedor.  Tomas de corriente auxiliares delanteras.
84  No se usa.
85  No se usa.
86  20 A  Limpialuneta trasero.
87  No se usa.
88  No se usa.
89  No se usa.

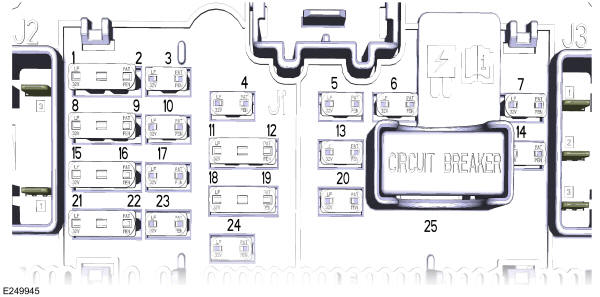

Caja de fusibles del habitáculo

Tabla de especificaciones de los fusibles

Ubicación de los fusibles  Amperaje por fusible  Componente protegido
5 A  Módulo de control del sistema de seguridad pasivo.
5 A  Sensor de humedad y temperatura en el vehículo.
10 A  Módulo de control del asistente de estacionamiento.
10 A  Interruptor de encendido.  Interruptor de arranque por botón.
20 A  Bloqueo  Desbloqueo
10 A  Techo solar.
30 A  Interruptor del retrovisor derecho.  Elevalunas eléctricos delanteros derechos.
5 A  Sin uso (repuesto).
5 A  Testigo de desactivación del airbag del acompañante.  Retrovisor interior antideslumbrante.
10  10 A  Conector Data Link.
11  5 A  Sin uso (repuesto).
12  5 A  Módulo central de seguridad.
13  15 A  Cierres de seguridad para niños.  Tapa del depósito de combustible.
14  30 A  Interruptor del retrovisor izquierdo.  Elevalunas eléctricos delanteros izquierdos.
15  15 A  No se usa.  Volante térmico.  Módulo de control de los faros.
16  15 A  Sin uso (repuesto).
17  15 A  Control por voz.  Pantalla del sistema de información y audio / vídeo.  Lector de discos compactos.
18  7,5 A  Sin uso (repuesto).
19  7,5 A  Sirena autoalimentada.
20  10 A  Bocina de la alarma antirrobo
21  7,5 A  Control de climatización.
22  7,5 A  Módulo del volante.  Cuadro de instrumentos.  Conector Data Link.
23  20 A  Unidad de audio
24  20 A  Sin uso (repuesto).
25  30 A  Sin uso (repuesto).
