El cambio de bombillas requiere cierta habilidad manual. Por ello,
recomendamos
acudir en caso de dudas sobre el cambio de bombillas a un taller especializado,
o recurrir a otro personal especializado.
El espacio para guardar el cajetín con las bombillas de repuesto se encuentra
en una caja de plástico en la rueda de reserva o debajo de la moqueta del
maletero.
Después de cambiar una bombilla para la luz de carretera y de cruce o en los
faros antiniebla, recomendamos comprobar el ajuste de los faros en un taller
especializado.
Si el diodo LED no funciona, acuda a un taller especializado.
ATENCIÓN
- Antes de efectuar cualquier trabajo en el vano motor, se deben
leer y tener
en cuenta las indicaciones de advertencia
- Pueden producirse accidentes si la calle no está lo
suficientemente iluminada
delante del vehículo o bien si otros usuarios de la vía pública tienen
mala o nula visibilidad del vehículo.
- Las bombillas H4-, H7 y H8 están sometidas a presión y pueden
explotar
al cambiarlas. ¡Existe peligro de lesiones! Se recomienda usar guantes y
gafas
protectoras al efectuar un cambio de bombillas.
CUIDADO
- No agarre el cristal de la la bombilla con los dedos desnudos -
incluso la más
pequeña suciedad hace disminuir la duración de la bombilla. Utilice un trapo
limpio, servilleta de papel, etc.
- La tapa de proteccion de la bombilla se tiene que colocar siempre
correctamente
en el faro. Si no se coloca correctamente, puede ingresar agua y suciedad
en el faro - Existe peligro del daño del faro.
Aviso
- En el presente Manual de Instrucciones sólo se describe el cambio de
bombillas
que puede efectuar usted mismo sin complicaciones. El cambio de las otras
bombillas lo deberá efectuar un taller especializado.
- Le recomendamos llevar siempre consigo en el vehículo una cajita de
bombillas
de repuesto. Se pueden solicitar bombillas de repuesto del programa de
accesorios originales de ŠKODA.
Disposición de las bombillas en los faros delanteros

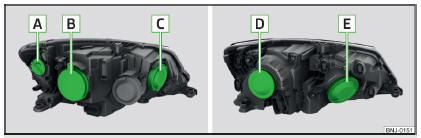

Fig. 203 Imagen esquemática: Faros halógenos/faros proyectores halógenos
El vehículo está equipado faros con luces incandescentes halógenas.
Orden de bombillas fig. 203
- Luz de marcha diurna
- Luz de cruce, de carretera y de posición
- Luz intermitente
- Luz de cruce
- Luz de carretera e intermitente
Montaje/desmontaje de la cubierta de la carcasa delantera de la rueda
Fig. 204 Desmontar la cubierta de plástico
Para el cambio de algunas bombillas, debe desmontarse la cubierta en la
carcasa
delantera de la rueda.
La información sobre el desmontaje necesario de la cubierta puede consultarse
la descripción del cambio de luces correspondiente.
Desmontar
- Ajuste las ruedas delanteras en dirección al centro del vehículo.
- Introduzca el estribo para retirar el tapacubos 175, Equipo de
herramientas
a bordo en el rebaje de la cubierta.
- Desinstalar la cubierta tirando en el gancho en el sentido de la flecha
fig. 204.
Montar
- Colocar y presionar la cubierta en la apertura correspondiente.
La cubierta deberá enclavarse de modo seguro.
Montaje/desmontaje del soporte del depósito del sistema de lavado de
cristales

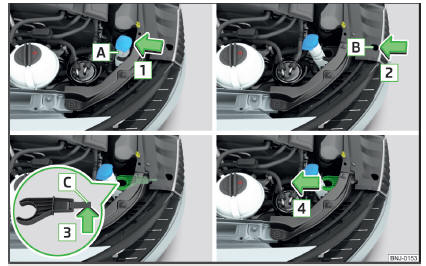

Fig. 205 Desmontaje del soporte del depósito del sistema lavado de cristales
Para el cambio de algunas bombillas debe desmontarse el soporte del depósito
del sistema de lavado de cristales. El soporte se encuentra en la parte
delantera
derecha del vano del motor.
La información sobre el desmontaje necesario del soporte puede consultarse
la descripción del cambio de luces correspondiente.
Desmontar
- Aflojar los soportes del depósito A del soporte en la dirección de la
flecha 1
fig. 205.
- Introrduzca un dedo en el rebaje B en la dirección de la flecha 2 y
levane el
saliente de enclavamiento C en la dirección de la flecha 3 .
- Retirar el soporte del depósito en el sentido de la flecha 4 .
Montar
- Deslizar hacia dentro el soporte del depósito en contra del sentido de
la flecha
4 fig. 205.
El soporte deberá enclavarse de modo seguro.
- Deslizar hacia dentro los soportes del depósito en contra del sentido de
la
flecha 1 .
Cambiar la bombilla para luces de cruce y carretera (faros halógenos)

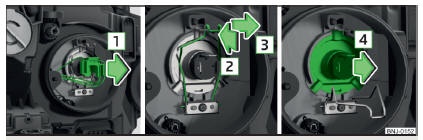

Fig. 206 Cambiar la bombilla para luz de cruce y de carretera
- Desmonte la cubierta correspondiente en carcasa de la rueda delantera
Para el cambio de luces en el faro derechos, primero desmonte el soporte del
depósito del sistema de lavado de cristales
- Retirar la tapa protectora B fig. 203 de la pág. 194.
- Presione el enclavamiento del conector y retire el conecto con sacudidas
en
la dirección de la flecha 1 fig. 206.
- Empujar el muelle en la dirección de la flecha 2 .
- Suelte el muelle en la dirección de la flecha 3 .
- Sacar la bombilla defectuosa en la dirección de la flecha 4 .
- Coloque una nueva lámpara en el faro y asegure el muelle en contra de la
dirección
de la flecha 3 .
- Coloque el conector en sentido contrario al de la flecha 1 .
- Colocar la tapa protectora B fig. 203 de la pág. 194.
Tras el cambio de la lámpara en el faro derecho, vuelva a montar el soporte
del
depósito del sistema de lavado de cristales
- Vuelva a montar la cubierta correspondiente en carcasa de la rueda
delantera
Cambiar la bombilla para la luz intermitente (faros halógenos)
Fig. 207 Cambiar la bombilla para luz intermitente delantera
Antes del cambio de luces en el faro derechos, primero desmonte el soporte
del depósito del sistema de lavado de cristales
- Retirar la tapa protectora C fig. 203 de la pág. 194.
- Girar el portalámparas con la bombilla en el sentido de la flecha 1 "
fig. 207
- Extraer el portalámparas con la bombilla en el sentido de la flecha 2 .
- Volver a colocar el portalámparas con la bombilla en el sentido
contrario a la
flecha 2 .
- Girar el portalámparas con la nueva bombilla en contra del sentido de la
flecha
1 hasta el tope.
- Retirar la tapa protectora C fig. 203 de la pág. 194.
Cambiar la bombilla para la luz de posición (faros halógenos)

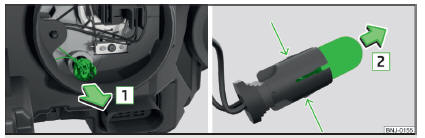

Fig. 208 Cambiar la bombilla de la luz de población
- Desmonte la cubierta correspondiente en carcasa de la rueda delantera
Antes del cambio de luces en el faro derechos, primero desmonte el soporte
del depósito del sistema de lavado de cristales
- Retirar la tapa protectora B fig. 203 de la pág. 194.
- Extraer el portalámparas con la bombilla con movimientos de vaivén en el
sentido de la flecha 1 fig. 208.
- Coja el portalámparas por los lugares indicados con las flechas.
- Extraiga la bombilla defectuosa del portalámparas en el sentido de la
flecha
2 .
- Colocar una nueva bombilla en el portalámparas hasta el tope.
- Volver a introducir el portalámparas con la bombilla en el faro.
- Colocar la tapa protectora B fig. 203
Tras el cambio de la lámpara en el faro derecho, vuelva a montar el soporte
del
depósito del sistema de lavado de cristales
- Vuelva a montar la cubierta correspondiente en carcasa de la rueda
delantera
Cambiar la bombilla para la luz de marcha diurna (faros halógenos)
Fig. 209 Cambiar la bombilla para luz de marcha diurna
- Desmonte la cubierta correspondiente en carcasa de la rueda delantera
- Girar el portalámparas con la bombilla en el sentido de la flecha 1 "
fig. 209.
- Extraer el portalámparas con la bombilla en el sentido de la flecha 2 .
- Cambiar la bombilla en el portalámparas
- Colocar el portalámparas con la nueva bombilla en el sentido contrario a
la
flecha 2 en el faro.
- Girar el portalámparas con la nueva bombilla en contra del sentido de la
flecha
1 hasta el tope.
- Vuelva a montar la cubierta correspondiente en carcasa de la rueda
delantera
Cambiar la bombilla para la luz de cruce (faros proyectores halógenos)

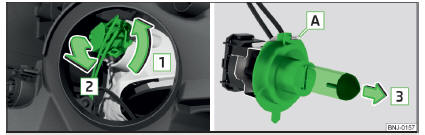

Fig. 210 Cambiar la bombilla de la luz de cruce
- Desmonte la cubierta correspondiente en carcasa de la rueda delantera
- Retirar la tapa protectora D fig. 203 de la pág. 194.
- Girar el conector con la bombilla en el sentido de la flecha 1 fig.
210.
- Extraer el conector con la bombilla en el sentido de la flecha 2 .
- Sacar la bombilla del conector en el sentido de la flecha 3
- Introduzca una nueva bombillar en el conector, de tal forma que el
saliente
A quede enclavado en el conector del rebaje de la bombilla.
- Colocar el conector con la nueva bombilla en el sentido contrario a la
flecha
2 en el faro.
- Girar el conector con la nueva bombilla en contra del sentido de la
flecha 1
hasta el tope.
- Retirar la tapa protectora D fig. 203 de la pág. 194.
- Vuelva a montar la cubierta correspondiente en carcasa de la rueda
delantera
Cambiar la bombilla para luz de carretera (faros proyectores
halógenos)

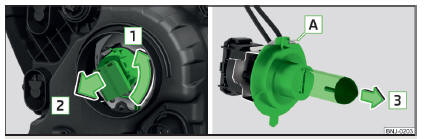

Fig. 211 Cambiar la bombilla de la luz de carretera.
Antes del cambio de luces en el faro derechos, primero desmonte el soporte
del depósito del sistema de lavado de cristales
- Retirar la tapa protectora E fig. 203 de la pág. 194.
- Girar el conector con la bombilla en el sentido de la flecha 1 fig.
211.
- Extraer el conector con la bombilla en el sentido de la flecha 2 .
- Sacar la bombilla del conector en el sentido de la flecha 3 .
- Introduzca una nueva bombillar en el conector, de tal forma que el
saliente
A quede enclavado en el conector del rebaje de la bombilla.
- Colocar el conector con la nueva bombilla en el sentido contrario a la
flecha
2 en el faro.
- Girar el conector con la nueva bombilla en contra del sentido de la
flecha 1
hasta el tope.
- Colocar la tapa protectora E fig. 203 de la pág. 194.
Tras el cambio de la lámpara en el faro derecho, vuelva a montar el soporte
del
depósito del sistema de lavado de cristales
Cambiar la bombilla para el intermitente (faros proyectores halógenos)

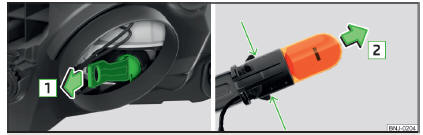

Fig. 212 Cambiar la bombilla para luz intermitente
Para el cambio de luces en el faro derechos, primero desmonte el soporte del
depósito del sistema de lavado de cristales
- Retirar la tapa protectora E fig. 203 de la pág. 194.
- Extraer el portalámparas con la bombilla con movimientos de vaivén en el
sentido de la flecha 1 fig. 212.
- Coja el portalámparas por los lugares indicados con las flechas.
- Extraiga la bombilla defectuosa del portalámparas en el sentido de la
flecha
2 .
- Colocar una nueva bombilla en el portalámparas hasta el tope.
- Volver a introducir el portalámparas con la bombilla en el faro.
- Colocar la tapa protectora E fig. 203
Tras el cambio de la lámpara en el faro derecho, vuelva a montar el soporte
del
depósito del sistema de lavado de cristale
Cambiar la bombilla del faro antiniebla

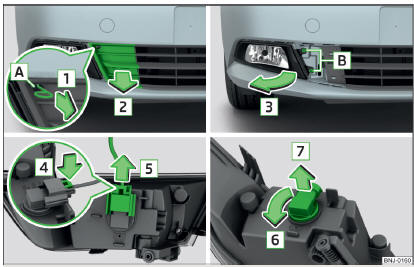

Fig. 213 Desmontar el faro antiniebla / Cambiar la bombilla para los faros
antiniebla
Desinstalar el faro y la rejilla protectora
- Introducir en la apertura A el estribo para retirar los tapacubos
integrales
175, Equipo de herramientas a bordo.
- Libere la rejilla protectora tirando en el gancho en el sentido de la
flecha 1
fig. 213.
- Tome la rejilla de protección con la mano y demsonte tirando en la
dirección
de la flecha 2 .
- Destornillar los tornillos B con el destornillador del equipo de
herramientas
a bordo
- Quite el faro en el sentido de la flecha 3 .
Cambiar la bombilla
- Presione el enclavamiento en el conector en el sentido de la flecha 4
fig. 213.
- Retire el conector en el sentido de la flecha 5 .
- Gire el portalámparas con la bombilla hasta el tope en el sentido de la
flecha
6 y extráigalo.
- Extraiga el portalámaparas con la bombilla en el sentido de la flecha 7
.
- Introduzca el nuevo zócalo con la bombilla en el faro y gírelo contra el
sentido
de la flecha 6 hasta el tope.
- Enchufar el conector.
Montar el faro y la rejilla protectora
- Monte el faro antiniebla en sentido contrario al de la flecha 3 fig.
213 y enrósquelo.
- Colocar la rejilla protectora y apretarla con cuidado.
La rejilla protectora deberá enclavarse de modo seguro.
Cambiar la bombilla para luz de matrícula
Fig. 214 Desmontar la luz de la matrícula

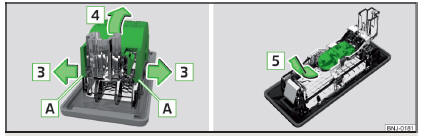

Fig. 215 Desmontar la caperuza / Cambiar la bombilla
- Abra la tapa del maletero.
- Empujar la lámpara en la dirección de la flecha 1 fig. 214.
La lámpara se suelta.
- Pivotar y retirar la lámpara en la dirección de la flecha 2 .
- Aflojar la caperuza de la luz en el área A así como en el sentido de la
flecha
3 fig. 215.
- Retirar la caperuza de la luz en el sentido de la flecha 4 .
- Extraiga la bombilla estropeada del soporte en el sentido de la flecha 5
.
- Colocar una nueva bombilla en el soporte.
- Engatillar la caperuza de la luz contra el sentido de la flecha 4 .
- Volver a insertar la lámpara en el sentido de la flecha 1 .
- Presionar la lámpara hasta que el resorte encaje.
Comprobar si la lámpara se ha montado seguramente.
- Cierre la tapa del maletero.
Lámpara posterior

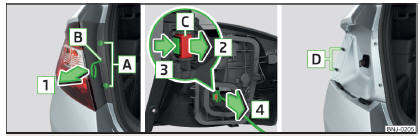

Fig. 216 Desmontar la lámpara / Quitar el conector
Desmontar
- Abra la tapa del maletero.
- Destornillar los tornillos A con el destornillador del equipo de
herramientas
a bordo
- En la apertura B introducir el estribo para retirar la cubierta completa
de la
rueda, con el ojal hacia abajo (en la luz derecha con el ojal hacia arriba).
- Tomar con la mano la luz y tire en el sentido de la flecha 1 fig. 216
con
cuidado desde los pernos D .
- Tirar el enclavamiento C en el conector en el sentido de la flecha 2 .
- Presione el bloqueo en el conector en el sentido de la flecha 3 y
extraiga el
conector en el sentido de la flecha 4 .
Montar
- Introduzca el conector en la lámpara.
- Asegurar el bloqueo en el sentido contrario al de la flecha 2 fig.
216.
- Colocar las luces con las aperturas B fig. 217 de la pág. 200 en los
pernos
D fig. 216 en la carrocería.
- Introducir con cuidado la luz en los pernos de la carrocería
Fijarse en que el ramal de conducciones entre la carrocería y la luz no esté
aprisionado.
- Enroscar firmemente la luz.
CUIDADO
- Preste atención a que durante el nuevo montaje del ramal de
conducciones
entre la carrocería y la lámpara, este no quede aprisionado. ¡Existe riesgo
de
entrada de agua y de daños en la instalación eléctrica!
- En caso de duda sobre si el ramal de conducciones ha sido aprisionado
o no,
recomendamos hacer comprobar la conexión de la lámpara por un taller
especializado.
- Al desmontar y montar la lámpara posterior, tenga cuidado de no dañar
la
pintura del vehículo ni la luz posterior.
Cambiar las bombillas de la luz posterior

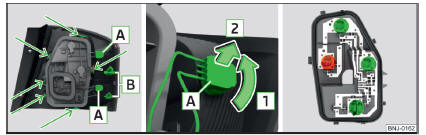

Fig. 217 Parte exterior de las luces/ extraer la bombilla/ soporte de luces
Cambiar la bombilla en la parte exterior de la luz
- Girar el portalámparas con la bombilla A en el sentido de la flecha 1
fig. 217.
- Extraer el portalámparas con la bombilla de la carcasa en el sentido de
la flecha
2 .
- Extraer la bombilla con sacudidas.
- Coloque una nueva bombilla en el portalámparas.
- Introduzca de nuevo en la carcasa de la luz el portalámparas con la
bombilla y
gírelo contra el sentido de la flecha 1 hasta el tope.
Cambiar la bombilla en la parte interior de la luz
- Girar el portalámparas con la bombilla A en el sentido de la flecha 1
fig. 217
- Extraer el portalámparas con las bombillas de la carcasa en el sentido
de la
flecha 2 .
- Desbloquear el soporte de la lámpara en las áreas señaladas con las
flechas
fig. 217.
- Extraiga el soporte de la luz.
- Gire la bombilla respectiva hasta el tope en sentido contrario al de las
agujas
del reloj y extráigala del soporte.
- Introduzca una bombilla nueva en el portalámparas y gírela en el sentido
de
las agujas del reloj hasta el tope.
- Introduzca el portalámparas en la lámpara.
El portalámparas deberá enclavarse de modo seguro.
- Introduzca de nuevo en la carcasas de la luces el portalámparas con la
bombilla
y gírelo contra el sentido de la flecha 1 hasta el tope.
|
Å koda Fabia: Bombillas
Fusibles
Datos técnicos
