Para que otro vehículo remolque su vehículo, debe instalar la anilla de remolque en su vehículo. Instalación de la anilla de remolque mediante el siguiente procedimiento.
1. Extraiga la llave de tuercas de la rueda y la anilla de remolque.

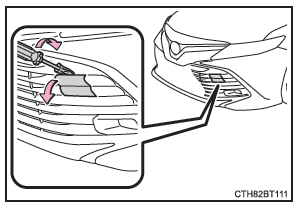

2. Quite la cubierta de la anilla con un destornillador de cabeza plana.
Para proteger la carrocería, coloque un trapo entre el destornillador y la carrocería del vehículo, tal como se muestra en la ilustración.

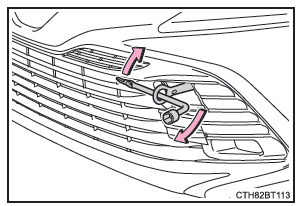

3. Introduzca la anilla de remolque en el orificio y apriétela ligeramente a mano.
4. Acabe de apretar la anilla de remolque con la llave de tuercas de la rueda o con una barra metálica dura.
5. Fije firmemente cables o cadenas a la anilla de remolque.
Tenga cuidado de no dañar la carrocería del vehículo.
6. Entre en el vehículo que va a ser remolcado y arranque el sistema híbrido.
Si el sistema híbrido no arranca, coloque el interruptor de alimentación en el modo ON.
7. Cambie la palanca de cambios a N y libere el freno de estacionamiento.
Desactive del modo automático. Si la palanca de cambios se ha quedado atascada.
■ Durante el remolcado
Si el sistema híbrido está apagado, no funcionará la servoasistencia de los frenos ni de la dirección, por lo que estas operaciones resultarán más difíciles.
■ Llave de tuercas de la rueda
La llave de tuercas de la rueda está instalada en el maletero.
Remolque con un camión grúa
Si cree que hay algún
problemaInspecciOn
INSPECCION PROCEDIMIENTO 1.
INSPECCIONE EL INTERRUPTOR TRIP
(a) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
Conexion del tester
Condicion
Condicion especificada
4 (RV) - 1 (E)
Interruptor UP del reostato de control ...
Cortocircuito a batería o Circuito abierto del sensor "A" de temperatura del líquido de la transmisión (P071015)
DESCRIPCIÓN El sensor de temperatura del ATF convierte la temperatura del líquido del transeje automático (ATF) en un valor de resistencia que utiliza el ECM.
El ECM aplica tensión al sensor de temperatura a través del terminal THO1 del ECM.
La resistencia del sensor varía dependiendo de l ...
InstalaciOn
INSTALACION PROCEDIMIENTO
1. INSTALE EL CONJUNTO DE LA CAMARA DE TELEVISION DELANTERA (para rejilla del
radiador con barra) (a) Enganche las 2 guias. (b) Instale el
conjunto de la camara de television delantera con los 2 tornillos. (c)
Conecte el conector. 2. INSTALE EL CONJUNTO DE LA CAMARA DE ...
