Orientación de los faros

  1. Infle los neumáticos a la presión especificada y retire toda carga del vehículo excepto el conductor, el neumático de repuesto y las herramientas.
  2. Coloque el vehículo sobre una superficie plana.
  3. Trace líneas verticales (que pasen por los centros respectivos de los faros) y una línea horizontal (que pase por el centro de los faros) en la pantalla.
  4. Con los faros y la batería en estado normal, oriente los faros de modo que la parte más intensa se dirija a las líneas verticales y horizontal.
  5. Para orientar la luz de cruce derecha e izquierda, gire el destornillador (1) en sentido horario o antihorario.

    Para orientar la luz de cruce hacia arriba o hacia abajo, gire el destornillador (2) en sentido horario o antihorario.

Punto de orientación

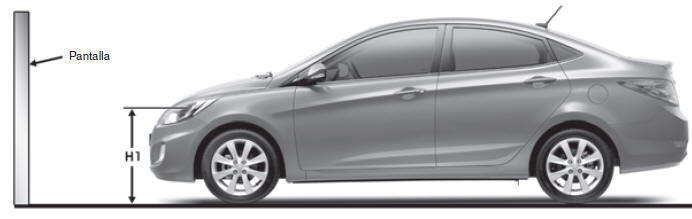

<Altura desde el suelo>

Punto de orientación

H1 : Altura entre el centro de la bombilla del faro y el suelo
W1 : Distancia entre los centros de las dos bombillas de los faros

<Distancia entre faros>

Punto de orientación

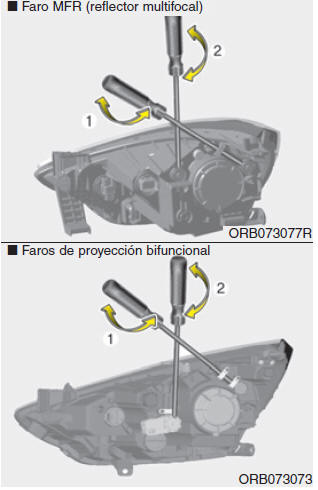

  • Faro MFR (reflector multifocal)

Punto de orientación

  • Faros de proyección bifuncional

Punto de orientación

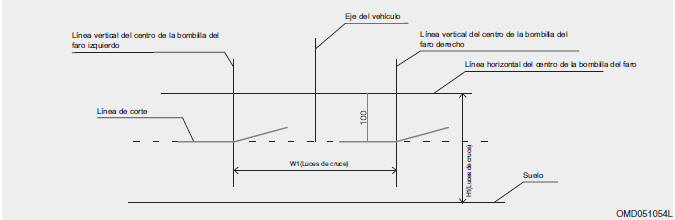

Luz de cruce del faro (Modelo de volante a la izquierda)

Luz de cruce del faro (Modelo de volante a la izquierda)

  1.  Encienda la luz de cruce sin el conductor en el interior.
  2.  La línea de corte debería proyectarse en la zona indicada en la línea de corte de la imagen.
  3.  Al orientar la luz de cruce, ajuste primero la orientación horizontal y luego la vertical.
  4.  Si se ha instalado un dispositivo de nivelación de los faros, ajuste el interruptor del mismo a las posiciones 0.

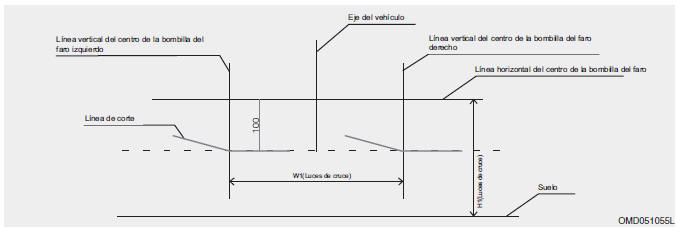

Luz de cruce del faro (Modelo de volante a la derecha)

Luz de cruce del faro (Modelo de volante a la derecha)

  1.  Encienda la luz de cruce sin el conductor en el interior.
  2.  La línea de corte debería proyectarse en la zona indicada en la línea de corte de la imagen.
  3.  Al orientar la luz de cruce, ajuste primero la orientación horizontal y luego la vertical.
  4.  Si se ha instalado un dispositivo de nivelación de los faros, ajuste el interruptor del mismo a las posiciones 0.
