Å koda Fabia: Equipamientos prácticos

ATENCIÓN

• No coloque nada sobre el tablero de instrumentos. Los objetos depositados podrían salir despedidos durante la marcha (en caso de acelerar, recorrer curvas o en una maniobra defectuosa) por el habitáculo y distraerle del tráfico. ¡Existe peligro de accidente!
• Cerciórese de que durante la marcha ningún objeto procedente de la consola central o de otros compartimentos guardaobjetos pueda caer en el espacio reposapiés del conductor. En ese caso no se podría accionar el pedal de embrague, frenar ni acelerar - ¡Existe peligro de accidente!
• En los compartimentos guardaobjetos y en los soportes de bebidas no se deben depositar objetos que, en caso de un frenazo repentino o de una colisión, puedan poner en peligro a los ocupantes del vehículo.
• La ceniza y los cigarrillos o cigarros, etc. deben colocarse solamente en el cenicero!

Portatiques de aparcamiento

Fig. 68 Portaetiquetas de aparcamiento

El portaetiquetas de aparcamiento fig. 68 sirve, p. ej., para sujetar el billete de parking.

ATENCIÓN

Antes de emprender la marcha, se deberá eliminar siempre la etiqueta a fin de no limitar el campo visual del conductor.

Compartimentos guardaobjetos en las puertas

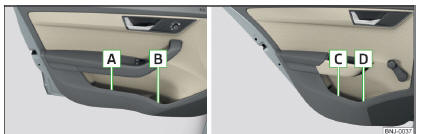

Fig. 69 Compartimentos guardaobjetos: en la puerta delantera/en la puerta trasera

Compartimentos guardaobjetos fig. 69

1. Compartimento guardaobjetos en la puerta delantera
2. El soporte para botellas con un contenido de un máx. de 1,5 en la puerta delantera
3. Compartimento guardaobjetos en la puerta trasera
4. El soporte para botellas con un contenido de máx. 0,5 litros en la puerta trasera

En los compartimentos guardaobjetos en la puerta, pueden guardarse los chalecos reflectantes

ATENCIÓN

El compartimento guardaobjetos A fig. 69 es solamente para colocar objetos, los cuales no sobresalen - Existe peligro de limitación para el área de efecto del airbag lateral.

Compartimiento guardaobjetos lateral en el asiento delantero

Fig. 70 Guardaobjetos

El guardaobjetos A fig. 70 se encuentra a un lado del asiento delantero.

Compartimento guardaobjetos en la consola central delantera

Fig. 71 Guardaobjetos

El compartimento guardaobjetos abierto en la consola central delantera fig. 71.

Soportes de moneda y tarjetas de crédito

Fig. 72 Soportes de moneda y tarjetas de crédito

Soporte en la consola central delantera fig. 72

1. Para monedas
2. Para tarjetas de crédito y otras tarjetas

Compartimento guardaobjetos en el cuadro de instrumentos

Fig. 73 Guardaobjetos

El compartimento guardaobjetos se encuentra en el parte media en el tablero de instrumentos fig. 73.

Soporte de bebidas

Fig. 74 Soporte de bebidas

En el soporte de bebidas fig. 74 se pueden colocar dos latas de bebidas.

ATENCIÓN

• No utilice recipientes frágiles (p. ej., de cristal, porcelana). Podrían producirse lesiones en caso de accidente.
• No poner nunca bebidas calientes en el soporte de bebidas. Si se mueve el vehículo, éstas pueden derramarse. ¡Existe peligro de quemaduras!
• En el soporte no se deben depositar objetos que, en caso de un frenazo repentino o de una colisión, puedan poner en peligro a los ocupantes del vehículo.

CUIDADO

No deje ningún recipiente abierto durante el viaje. Podría p. ej. derramarse al frenar y causar daños en el sistema eléctrico o en el acolchado del asiento.

Encendedor

Fig. 75 Encendedor

Aplicación

• Presionar el encendedor hasta el tope fig. 75.
• Espere hasta que el encendedor salte hacia adelante.
• Extraiga el encendedor encendido y utilícelo inmediatamente.
• Vuelva a introducir el encendedor en la caja del enchufe.

ATENCIÓN

• El encendedor funciona también con el encendido desconectado. Al abandonar el vehículo, nunca dejar las personas, las cuales no son completamente independientes, p. ej. niños sin vigilancia en el vehículo. Ellos pueden utilizar el encendedor y generarse quemaduras, activar un incendio o dañar el habitáculo.
• Tenga cuidado al utilizar el encendedor! Un uso inadecuado puede provocar quemaduras.

Aviso

El enchufe del encendedor se puede utilizar también como enchufe de 12 voltios.

Cenicero

Fig. 76 Sacar el cenicero

El cenicero se puede utilizar para depositar ceniza, cigarrillos, cigarros o similares

Extraer/introducir

• Al sacarlo, no sujetar el cenicero por la tapa.
• Extraiga el cenicero en el sentido de la flecha fig. 76.

La inserción se efectúa en orden inverso.

ATENCIÓN

No meta nunca objetos calientes o inflamables en el cenicero. ¡Existe peligro de incendio!

Caja de enchufe de 12 voltios

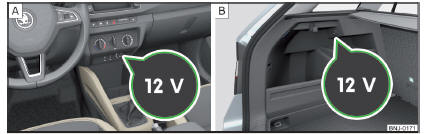

Fig. 77 Cubierta del enchufe de 12 voltios: en la parte central del tablero de instrumentos / en el maletero

Lugares de instalación de los enchufes de 12 voltios fig. 77

1. En la parte central del tablero de instrumentos
2. En el maletero

Aplicación

• Retire la cubierta del enchufe fig. 77 - A y/o abra la cubierta del enchufe fig. 77 - B.
• Introduzca el enchufe del dispositivo eléctrico en la caja de enchufe.

ATENCIÓN

Indicaciones para los equipos conectados en los enchufes.

• Todos los aparatos deben guardarse seguros durante el viaje para que, en caso de un frenazo repentino o accidente, no resulten lanzados por el habitáculo.

  ¡Existe peligro de muerte!

• Los aparatos pueden calentarse durante el funcionamiento. ¡Existe peligro de lesiones o incendio! Si el dispositivo se calienta mucho, desconéctelo inmediatamente y desconéctelo del enchufe.

En el uso los enchufes se deben tener en cuenta las siguientes indicaciones.

• Los enchufes funcionan también con el encendido desconectado. Al abandonar el vehículo, nunca dejar las personas, las cuales no son completamente independientes, p. ej. niños sin vigilancia en el vehículo
• Un uso inadecuado de los enchufes y de los accesorios eléctricos puede provocar fuego, quemaduras y otras lesiones graves.

CUIDADO

• Los enchufes sólo se pueden utilizar para la conexión de accesorios eléctricos autorizados con un consumo de potencia total de hasta 120 vatios. Sino se puede dañar el sistema eléctrico del vehículo.
• Con el motor parado y los dispositivos eléctricos activados se descarga la batería del vehículo!
• Antes de conectar o desconectar el encendido, o al arrancar el motor, desconecte los aparatos conectados al enchufe para evitar daños provocados por las fluctuaciones de la tensión.

Cubo de basura

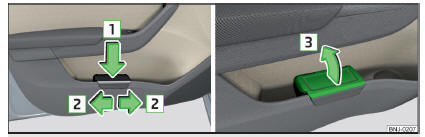

Fig. 78 Cubo de basura: colocar y mover / abrir

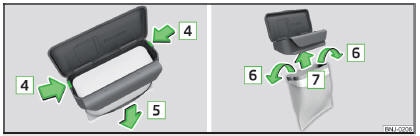

Fig. 79 Sustituir bolsa

El cubo de basura se puede insertar en el compartimento guardaobjetos en la puerta.

Insertar el cubo de basura

• Colocar el cubo de basura en el área delantera del borde del compartimento guardaobjetos
• Presione el cubo de basura por el área trasera en el sentido de la flecha 1 fig. 78.
• Si fuera necesario, mover el cubo de basura en el sentido de una de las flechas 2 .

Extraer el cubo de basura

• Extraiga el cubo de basura en sentido contrario al de la flecha 1 fig. 78.

Abrir/cerrar el cubo de basura

• Levantar la tapa en el sentido de la flecha 3 fig. 78.

El cierre se efectúa en orden inverso.

Sustituir bolsa

• Extraer del compartimento guardaobjetos el cubo de basura.
• Presionar ambos ganchos de retención en el marco en el sentido de la flecha 4 fig. 79.
• Extraer hacia abajo la bolsa junto con el marco en el sentido de la flecha 5 .
• Extraer la bolsa del marco.
• Pasar la nueva bolsa a través del marco y colocarla por encima del marco en el sentido de la flecha 6 .
• Colocar la bolsa con el marco en el sentido de la flecha 7 en el cuerpo del depósito, de la manera que ambos ganchos de retención encajan de forma audible.

ATENCIÓN

No utilizar nunca el cubo de basura como cenicero. ¡Existe peligro de incendio!

Aviso

Le recomendamos utilizar una bolsa de 20x30 cm de tamaño.

Soporte multimedia

Fig. 80 Soporte multimedia

Soporte multimedia fig. 80

1. Compartimento guardaobjetos para la colocación de las llaves del vehículo
2. Compartimento guardaobjetos para la colocación de dos monedas
3. Compartimento guardaobjetos para la colocación de un teléfono móvil

ATENCIÓN

No utilizar nunca el soporte multimedia como cenicero. ¡Existe peligro de incendio!

Compartimento guardaobjetos en el reposabrazos

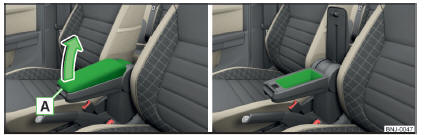

Fig. 81 Abrir el compartimiento guardaobjetos/Compartimento guardaobjetos

Abrir

• Toque el reposabrazos en la zona A fig. 81.
• Levantar la tapa del compartimento guardaobjetos en el sentido de la flecha.

Cerrar

• Bajar la tapa del compartimento guardaobjetos en el sentido contrario al de la flecha fig. 81 hasta que encaje audiblemente.

ATENCIÓN

Por razones de seguridad, el compartimento guardaobjetos deberá estar siempre cerrado durante la marcha del vehículo.

Compartimento para las gafas

Fig. 82 Abrir el compartimiento para gafas

La carga máxima admitida del compartimiento para las gafas es de 250 g.

Abrir

• Presionar la tapa del compartimiento para las gafas en la zona A fig. 82.

El compartimiento se abre en el sentido de la flecha.

Cerrar

• Gire el compartimento en el sentido contrario al de la flecha fig. 82 hasta que se oiga que encastra.

ATENCIÓN

• El cajón deberá abrirse únicamente para sacar o guardar las gafas; de lo contrario, debe estar siempre cerrado - ¡Existe peligro de lesiones!
• El compartimento abierto limita el campo visual del conductor. ¡Existe peligro de accidente!

CUIDADO

• No colocar en el compartimento para las gafas ningunos objetos sensibles al calor - En mayores temperaturas existe peligro de daños
• El compartimento debe estar cerrado y bloqueado antes de abandonar el vehículo.

  ¡Existe peligro debido al impedimento del funcionamiento del sistema de alarma antirrobo!

Compartimento guardaobjetos en el lado del acompañante

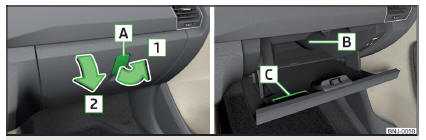

Fig. 83 Abrir el compartimento guardaobjetos/ espacio interior del guardaobjetos

Compartimentos guardaobjetos fig. 83

1. Palanca de apertura
2. Soporte para botella con un contenido de máx. 1 l
3. Soporte para tarjetas

Abrir

• Presionar la palanca de apertura A en sentido de la flecha 1 fig. 83.

La tapa se abre en el sentido de la flecha 2 .

Cerrar

• Gire la cubierta en sentido contrario al de la flecha 2 fig. 83 hasta que se oiga que encastra.

ATENCIÓN

Por razones de seguridad, el compartimento guardaobjetos deberá estar siempre cerrado durante la marcha del vehículo.

Aviso

En algunos vehículos, el compartimento guardaobjetos está equipado con una luz, que se enciende al abrir el guardaobjetos y se apaga al cerrar.

Compartimento guardaobjetos debajo del asiento delantero

Fig. 84 Abrir el compartimento guardaobjetos

La carga máxima admitida del compartimento guardaobjetos es de 1,5 kg.

Abrir

• Tire del tirador en el sentido de la flecha 1 fig. 84.
• Abra el compartimento en el sentido de la flecha 2 .

Cerrar

• Tire del tirador en el sentido de la flecha 1 y cerrar el compartimento en el sentido de la flecha 2 .
• Mantener sujeto el tirador hasta que el compartimento esté cerrado.

ATENCIÓN

Por razones de seguridad, el compartimento guardaobjetos deberá estar siempre cerrado durante la marcha del vehículo.

Ganchos para ropa

Fig. 85 Ganchos para la ropa

Los ganchos para ropa están en las empuñaduras del revestimiento interior del techo sobre cada una de las puertas traseras fig. 85.

La carga máxima admitida de los ganchos correspondientes es de 2 kg.

ATENCIÓN

• No deje dentro de los bolsillos de las prendas colgadas objetos pesados ni de cantos afilados.
• Para colgar la ropa no utilizar ninguna percha - Existe peligro de limitación para el efecto del airbag de cabeza.
• Compruebe que las prendas de ropa colgada no limitan la visibilidad hacia atrás.

Bolsillos guardaobjetos en las partes traseras de los asientos delanteros

Fig. 86 Bolsas guardaobjetos

Estas bolsasfig. 86 están destinadas a almacenar p.ej. mapas, revistas, etc.

ATENCIÓN

No deben depositarse objetos pesados en las bolsas guardaobjetos. ¡Existe riesgo de lesiones!

CUIDADO

No introducir en los bolsillos guardaobjetos ningún objeto grande como p. ej.

botellas u objetos con bordes agudos. Existe peligro de dañar la bolsa o el tapizado de los asientos.

Bolsillos guardaobjetos en las partes internas de los asientos delanteros

Fig. 87 Bolsillo guardaobjetos

Los bolsillos guardaobjetos se encuentran en las partes internas de los asientos delanteros fig. 87.

Los bolsillos guardaobjetos sirven para depositar objetos pequeños y ligeros, como p. ej. teléfonos móviles, etc.

La carga máxima admitida de los bolsos correspondientes es de 150 g.

ATENCIÓN

La carga máxima admitida de los bolsos no debe sobrepasarse. Si los objetos más pesados no son lo suficientemente asegurados. ¡Existe peligro de lesiones!

CUIDADO

No introducir en los bolsillos guardaobjetos ningún objeto grande como p. ej.

botellas u objetos con bordes agudos. Existe peligro de dañar la bolsa o el tapizado de los asientos.

Compartimento guardaobjetos en la consola central trasera

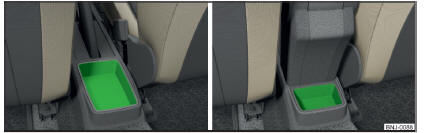

Fig. 88 Compartimento guardaobjetos: Variante 1 / Variante 2

El compartimento guardaobjetos abierto en la consola central trasero fig. 88.

Entradas de AUX y USB

Fig. 89 Lugares de instalación de las entradas de AUX y USB

La entrada AUX se encuentra encima del compartimento guardaobjetos situado en la consola central delante con el rótulo fig. 89.

La entrada USB se encuentra encima del compartimento guardaobjetos situado en la consola central delante, y está marcada con el símbolo .

Más informaciones " Manual de instrucciones del Infotainment.
