Toyota Camry Manual del propietario (2021): Comprobación y recambio de fusibles

Si algún componente eléctrico no funciona, es posible que se haya fundido un fusible. En tal caso, revise y sustituya los fusibles si es necesario.

1. Apague el interruptor de alimentación.

2. Abra la tapa de la caja de fusibles.

  Compartimento del motor (tipo A)

Apriete las lengüetas hacia adentro y levante la tapa.

  Compartimento del motor (tipo B)

Apriete las lengüetas hacia adentro y levante la tapa.

  Debajo del tablero de instrumentos del lado del conductor (vehículos con dirección a la izquierda)

Saque la tapa.

Asegúrese de empujar el agarre cuando extraiga/instale la tapa.

  Debajo del tablero de instrumentos del lado del pasajero (vehículos con dirección a la derecha)

Saque la tapa.

Asegúrese de empujar el agarre cuando extraiga/instale la tapa.

3. Extraiga el fusible con la herramienta extractora.

Sólo se pueden retirar los fusibles tipo A utilizando la herramienta extractora.

4. Verifique si el fusible se ha fundido.

  Tipo A

  Tipo B

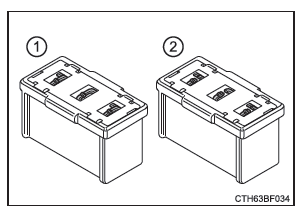

  Tipo C

1. Fusible normal
2. Fusible fundido

Sustituya el fusible fundido por un nuevo fusible con el amperaje adecuado. Podrá consultar el amperaje en la tapa de la caja de fusibles.

■ Después de cambiar un fusible

• Si después de cambiar el fusible siguen sin encenderse las luces, es posible que tenga que cambiar la bombilla.
• Si el fusible sustituido se funde de nuevo, lleve el vehículo a un taller de Toyota, un taller autorizado de Toyota o un taller de confianza para que lo revisen.

â–  En caso de sobrecarga en un circuito

Los fusibles están diseñados para fundirse y proteger el mazo de cables para que no resulte dañado.

ADVERTENCIA

■ Para evitar averías en el sistema e incendios en el vehículo

Respete las siguientes precauciones.

En caso contrario, podrían producirse daños en el vehículo y probablemente lesiones o un incendio.

• No utilice nunca un fusible de mayor amperaje que el indicado ni utilice ningún otro objeto en lugar de un fusible.
• Utilice siempre fusibles originales de Toyota o equivalentes.

  No cambie nunca un fusible por un cable, aunque sea de forma temporal.

• No modifique los fusibles ni las cajas de fusibles.

AVISO

â–  Antes de cambiar los fusibles

Lleve su vehículo lo antes posible a un taller de Toyota, un taller autorizado de Toyota o un taller de confianza, para que se determine la causa de la sobrecarga eléctrica y la reparen.
